補償器
————管道補償器,管道伸縮節,波紋管道補償器,膨脹節
產品用途:
該產品廣泛使用于石油、化工、鋼鐵、電力、水泥、船舶、紡織、制冷等諸多領域的管道工程和設備中。用于鍋爐輸送介質：粉狀，的熱脹冷縮的補償及隔離噪音和機機械振動。
產品特點:
具有脹、縮自如，密封性強，防腐耐磨，同時具有安裝方便補償量大，使用壽命長，并有良好的韌性和剛性，可吸收三維方向的脹縮性能。
產品類型:
�、磐ㄓ眯�
�、拼罄瓧U橫向型
�、倾q鏈型
�、热f向鉸鏈型
⑸外壓單式軸向型
�、蕪�(fù)式軸向型
⑺直埋型
�、讨惫軌毫ζ胶庑�
�、蜏p振型等。

樣本選用說明:
1、膨脹的壓力范圍：
樣本中各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）。我公司生產的各類膨脹節的壓力范圍通常是從真空到4MPa，如有特殊超高壓力要求時，我們也可進行專門的結構設計。
一般工作壓力P
≤設計壓力Pd，我們對每件產品出廠前，每道工序均進行100％的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
2、膨脹節的溫度范圍：
一般膨脹節的波紋管是有薄壁的奧氏體不銹鋼材料（0Cr18N19、1Cr18Ni9Ti）制成。依據客戶的工況條件不同也可采用其它材料制造。例在催化裂化裝置中就采用B315材料。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為－20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為－196～700℃。
3、膨脹節設計參數的修正系數：
樣本中所列各種參數，其設計條件是：溫度t=20℃，許用疲勞幫助[N]=1000次（外壓型[N]＝100次。當實際工作溫度T≠20℃，疲勞壽命N≠1000次時，須用溫度對補償量的修正參數ft、溫度對剛度的修正系數fk、疲勞壽命對補償量修正系數fN進行修正。即用樣本中的額定值乘上修正系數。

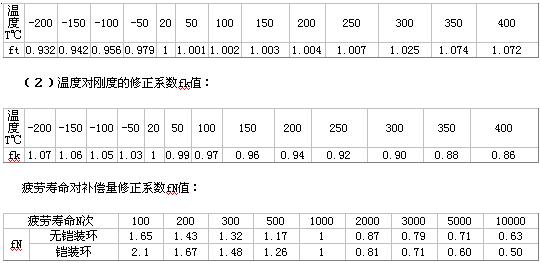

�。ǎ保囟葘�(duì)補償量的修正系數值ft值：
4、位移量的合成
樣本中給出的軸向、橫向、角向補償量（X0、Y0、θ0）均為膨脹節各單向位移的最大值，實際情況上常常同時出現或在種的位移，這時補償量的選取應符合下列關系式：
X1 +Y1+θ1≤ 1 式中的X1、Y1、θ1 均為實際位移量
X0 Y0 θ0
5、膨脹節的預變形
為了使膨脹節處于一個良好的工作位置和減少對管架的受力，可對膨脹節在安裝前進行預變形。
�。�1）對軸向型膨脹節的預變形：
對它的預變形即預拉或預壓。用戶需要時請告之我們，我們可在產品出廠前進行預變形。
預變形量△X（mm）由下式?jīng)Q定：
△X＝X（
當：△X為正值時，表示預拉；
△X為負值時，表示預壓。
X-軸向位移量
T0-安裝時溫度（℃）
Tmax-管道最高溫度（℃）Tmin-管道最低溫度（℃）
�。�2）對橫向型或角向型膨脹節的預變形即“冷緊”：
冷緊量可取實際位移量的一半，即Y0或θ0，冷緊方向與實際位移方向相反。
6、膨脹節的聯接型式：
膨脹節聯接型式：
膨脹節聯接型式有兩種：一種是接管直接焊接，另一種是法蘭聯接。
|
