一、概述：
目前，國內電廠飛灰含碳量的取樣方法基本上采用撞擊式飛灰取樣器取樣分析；或者采用積落式取樣。由于這些方法欠科學，很難取得真實的并且符合飛灰實際成份的樣品，這樣就給飛灰含碳量的準確測量帶來困難。這就說明：如果用缺乏代表性的飛灰樣品測定含碳量，再依據此數據計算熱效率，那么，熱效率的可信度就應劃上問號了。針對這個問題，我們研制開發了新型飛灰等速取樣器。該取樣器為產品用于電廠（站）鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供可靠的依據，取樣真實可靠，是新一代飛灰取樣的設備。

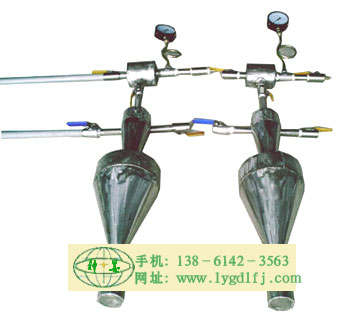

二、結構簡介及功能：
1、取樣頭——煙氣流由此口進如取樣器。
2、取樣管——煙氣流由取樣頭，經過此管進入旋風子分離器。
3、傳壓管——通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等于在煙道內的流速。
4、“U”型管——是取樣管與煙道內的壓力顯示器。
5、引導管——通過引出管的壓力小于煙道內的壓力使煙氣流進入取樣裝置。
6、旋風子分離器——煙氣流在此處進行分離，飛灰進入集灰漏斗，氣體從引出管排出。
7、集灰漏斗——收集旋風子分離器的落灰。
8、取樣瓶——裝飛灰樣品用。
三、安裝說明：
1、在煙道上鉆孔，將取樣管伸入煙道里，使取樣頭朝向煙氣來流方向。（根據情況定，廠家可以自配防磨套）
2、將密封法蘭與煙道焊接，并與取樣管焊接確保密封。
3、將取樣管與旋風補集器用螺母連接，用硅膠管將測壓管與U型管相連。
4、將旋風捕集器與引出管及閥門連接，再用導管將取樣系統與引風機擋節板后的某一位置相連（即在此處開一孔，將導管焊上）。
5、將取樣系統（煙道外部分）和整個捕集器打上保溫，防止取樣后結露堵塞管道。
四、操作程序說明：
1、打開閥門 A，并確保7與件8連接密閉，調整閥門開度，使U型管內的水位高度相等，開始取樣。
2、取樣持續5-10分鐘后，關閉閥門 A，旋下件8取樣瓶，送分析室分析。
3、每次取完樣后，再打開閥門 A，抽吸5分鐘清除取樣管里的積灰（也可用壓縮空氣吹掃）。
4、若取樣管堵塞后，用壓縮空氣吹掃。
五、工作過程：
如圖1所示，煙氣流進入取樣嘴后，經過取樣管，沿器壁切線方向進入旋風子分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因中立慣性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗進入取樣瓶，而氣體由引導管排出。
當煙氣流速為 6m/s-14m/s 范圍時，等速取樣率>95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70%-100%范圍內，具有等速調節功能。運行可靠，操作方便，無需專人維護。
注：（1）該裝置一般裝于空氣預熱器的煙道上，若煙道寬度大于2m時，只安裝1臺取樣器。
（2）連接式過度用的管接頭都采用水暖設備，中間因加裝一些活動接頭，以便拆裝方便，焊接件數盡量減少。
�。�3）連接式焊接要求密閉。
六、訂貨需知：
用戶在訂貨時需要提供下列數據：
1、訂貨數量
2、煙道直徑
3、空間安裝位置
4、產品型號
5、是否加裝防磨套
  |
