河北慶華鋼鐵有限公司凝汽器系統加裝膠球清洗裝置方案
設備現狀貴公司1井機組凝汽器循環水糸統設計時未設計配套膠球清洗裝置，這種設計方法先天不足，機組長時間使用凝汽器冷卻管容易結垢，冷卻塔填料使用時間久了老化容易脫落，使凝汽器不能正常處于清潔狀態。給安全運行帶來隱患。

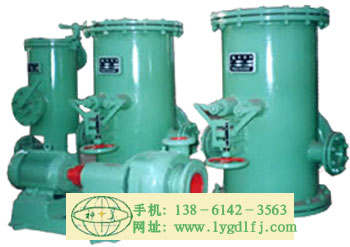

一、凝汽器配套膠球清洗的優勢:
㈠、二次濾網：二次濾網是膠球清洗裝置的主要設備之一，它可以清洗4-8㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器冷卻管內正常清洗，膠球清洗系統中二次濾網起到了關鍵作用。詳細工作參數參閱“二次濾網”使用說明書。旋轉強排污反沖洗二次濾網結構形式：它主要由（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置，電動排污閥等部件組成。
㈡、收球網： 收球網是凝汽器膠球清洗系統中主要組成部份之一，收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的回水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式和沖孔板網式收球網。它克服了柵板的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。
我公司生產的收球網是目前國內更新?lián)Q代產品，系列漏斗式收球網。
1、漏斗式收球網設計結構新穎合理。
2、操作方便。
3、膠球回收率≥（98%）。
二、漏斗式收球網的優點
1、我公司生產的漏斗式收球網產品克服老收球網的漏球、切球、跑球的缺點。
2、收球率：投球達到飽和狀態下收球率≥98%。
3、收球網內部柵網采用不銹鋼沖孔板制作，膠球的正常使用壽命可以延長3—4倍時間。冷卻管可以長期處于清潔狀態，檢修量小，延長凝汽器的檢修時間。操作方便，收球率高，經濟效益好。
三、膠球清洗裝置手動和自動的工作原理:
1、電動膠球清洗裝置：
電動膠球清洗裝置投用，凝汽器分為左右兩側清冼方式：先投左側，先打開左側投球、收球閥門，啟動膠球輸送泵，再慢慢打開裝球室手動閥，打開過快容易堵球，膠球清洗裝置清洗時間正常為30-40分鐘后�？梢韵汝P(guān)閉裝球室手動閥，收球五分鐘，再關閉收球閥，最后關閉投球閥，此運行為單元化運行。右側清洗，切換一下分匯器擋板方向，按以上操作方法操作清洗。膠球清洗裝置清洗時間還控制在30-40分鐘。
2、自動膠球清洗裝置
靠PLC模塊自動化控制，膠球清洗投用可設置0-99小時投用一次。膠球清洗裝置清洗時間正�？刂圃�30-40分鐘。自動膠球清洗裝置投用，凝汽器分為左右兩側清冼方式，設置好清洗時間，膠球清洗裝置運行先清洗左側，裝球室處于關閉狀態，PLC指令打開左側電動送球閥門和電動收球閥門，再將信號傳送給膠球輸送泵(啟動)，PLC指令打開裝球室電動球閥。膠球隨著水流進入凝汽器水室內，然后再經水流帶動進入凝汽器冷卻管。膠球按PLC的設置清洗時間30-40分鐘后。PLC指令關閉裝球室的電動閥門，收球十分鐘后，PLC指令關閉電動送球閥門和電動收球閥門，再指令切換分匯器后。PLC指令打開右側電動送球閥門和電動收球閥門，PLC指令打開裝球室電動球閥。膠球在線清洗30-40分鐘后。PLC指令關閉裝球室的電動閥門，收球十分鐘后，再關閉電動送球閥門和電動收球閥門，PLC指令停止膠球泵。自動清洗時間可以根據用戶需要設置在0-40分鐘。全自動膠球清洗裝置投球清洗工作由PLC控制，按設置時間自動投球清洗。無需人員看守，安全可靠。
四、安裝工期:
待停機以后，進行施工，兩臺收球網安裝在凝汽器回水管道上，按收球網的長度切除回水管道一段，按宏慶公司的收球網尺寸進行現場管道修剪，將宏慶公司兩臺收球網進、出口反向法蘭與循環水回水管道對接焊好，再把兩臺收球網裝在其中間，裝好墊片及緊固螺栓。再確定膠球泵及裝球室位置，將裝球室排污管道連接至地溝，將膠球輸送口開在循環水進口管上。保證送球方位不變，根據膠球泵的位置，按常規管道安裝要求布置相關管道，盡量減少彎頭，適合操作位置連接分匯器、及球閥。安裝大約需要五個工作日。
連云港市宏慶電力輔機開發有限公司
生產技術部
2013.2.3
|
