消聲器 消音器
—————抗噴阻型消聲器系列
消聲器是阻止聲音傳播而允許氣流通過的一種器件，是消除空氣動力性噪聲的重要措施。衡量消聲器的好壞，主要考慮以下三個方面：
1、消聲器的消聲性能；（消聲量和頻譜特性）
2、消聲器的空氣動力性能；（壓力損失等）
3、消聲器的結構性能。（尺寸、價格、壽命等）
消聲器的選用應根據防火、防潮、防腐、潔凈度要求，安裝的空間位置，噪聲源頻譜特性，系統自然聲衰減，系統氣流再生噪聲，房間允許噪聲級，允許壓力損失，設備價格等諸多因素綜合考慮并根據實際情況有所偏重。一般的情況是：消聲器的消聲量越大，壓力損失及價格越大；消聲量相同時，如果壓力損失越小，消聲器所占空間就越大。
新型高效抗噴阻型系列消聲器設備被廣泛使用于發電、化工、冶金、紡織等工業廠礦中用于各種型號鍋爐、汽機排汽；風機；安全 門等設備的消聲降音。該系列消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便無檢修等諸多優點。
· 消聲器的消聲頻率特性。抗噴阻型消聲器對各頻噪聲效果優越。
· 消聲器的適用風速一般為6-8m/s，高不宜超過12m/s，同時注意消聲器的壓力損失。
· 注意消聲器的凈通道截面積，風管和消聲器連接時，必要時（風速有限制時）需作放大處理。
· 消聲器等消聲設備安裝，須有獨立的承重吊桿或底座；與聲源設備須通過軟接頭連接。當兩個消聲彎頭串聯使用時，兩個彎頭的連接間距應大于彎頭截面對角線長度的2.5倍。
· 對于高溫、高濕、有油霧、水氣的環境系統一般選用微孔結構消聲設備，對于有潔凈要求的諸如手術室、錄音室、潔凈廠房等環境系統，應采用微孔結構消聲設備。
· 相鄰用房管路串通時，注意室內噪聲通過管路相互影響，必要時風口作消聲處理。
連云港市宏慶電力輔機開發有限公司生產的噪聲控制設備，有消聲、隔聲、吸聲三大系列，四十多個型號，三百多個規格，廣泛用于工業、民用、建筑、交通、科研等領域。解決各類風機、鍋爐、壓縮機、柴油機、球磨機、冷卻塔、空調機組、蒸汽排放、氣體放空等噪聲污染問題。
連圣華康牌降噪音產品用于：蒸汽加熱、柴油機排氣、鍋爐排氣、氧氣放空、氧氣放散、空壓機放空、空壓機進氣、空壓機、空壓機進氣消聲過濾器、燒結風機出口、助燃風機、除塵風機高爐鼓風機放風、高爐冷風放風閥、高爐均壓放散閥、大風量片式、低壓離心風機、地鐵/隧道/礦井配用的消音器、消聲器等。

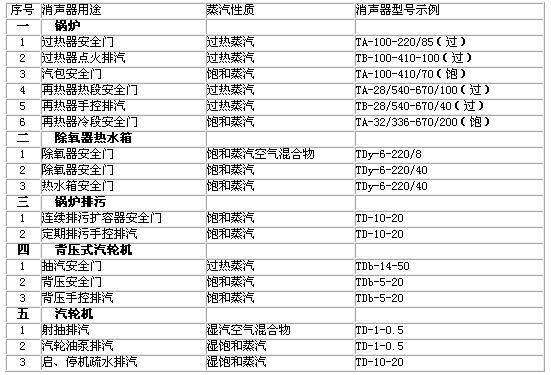

1、適用于各類蒸汽安全閥用的TA型蒸汽安全閥消聲器
適用于電站鍋爐PCV/ERV安全閥(動力釋放閥)、鍋筒安全閥及過熱器安全閥、再熱器安全閥等壓力裝置的安全門。其蒸汽放空既應避免過大的噪聲，更應讓汽流順利排出而不影響安全閥的排量、起跳和回座，為此，以往常見的多級節流及小孔噴注的消聲降音手段即不宜采用，這種限制歷來是安全閥消聲器的設計難點，也是安全門消聲器消聲效果差的原因。新型用于安全閥的TA型安全閥排汽消聲器采用了噴阻抗復合型消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更加強化了抗性和阻性消聲降音機理，達到了安全系數更高的消聲降噪效果。
2、適用于鍋爐等蒸汽設備的TB型點火排氣消聲器
TB型鍋爐點火排汽消聲器綜合了PB型排汽（氣）消聲器合理的消聲原理所設計。高壓蒸汽在消聲器內經一次控流后進入降壓體，經大容積再次擴容降壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸多原因，使排氣噪聲仍然高于標準值。為此，在降壓體外設計了組合型多材料復合結構的阻聲吸音罩，復合阻聲吸音罩是根據降壓體所噴出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36～42分貝。
3、適用于各類低溫低壓熱力裝置的TD型低壓蒸汽消聲器
在各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備按排汽管要求，配置結構輕便、安裝更為方便的消聲器。針對不同的消聲對象，設計有專用的TDb型背壓式汽輪機排汽消聲器、TDy型除氧器消聲器及其它系列消聲降音產品，可滿足用戶的要求。
4、適用于鍋爐試車吹掃及工業管道安裝檢修后的TC型沖管專用消聲器
TC型管道沖管消聲器，是為降低電站鍋爐試車吹掃時沖管管道出口雜物排出及廢氣排放產生的噪聲而研制開發的一類專用型排氣消聲降噪設備。也可用于其它工業管道和民用管道安裝或檢修后沖管消聲降音及清除雜物。
5、適用于管道排放氣體用的PB系列小孔噴注消聲器
PB系列小孔噴注消聲器系九十年代研制、開發的新一代降噪產品，它根據小孔降壓噴注消聲的原理，通過優化設計，其降噪指標、安全性能和使用壽命遠優于目前市場上同類產品，可更好的滿足電力、冶金、石油、化工、紡織、造紙、食品等工業的低壓、中壓、次高壓、高壓、超高壓、亞臨界等參數的各種鍋爐、壓力容器管道排汽（氣）放空及其安全閥、釋放閥排汽（氣）的降噪需要。
6、適用于通風管道用的CF型風機消音器
風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。
7、適用于柴油發電機排氣消聲用的CP型柴油發電機排氣消聲器
柴油發電機以其良好的經濟性和動力性能，被廣泛用于工礦企業生產經營中，因其在運行過程排放的煙氣中含有一定量的煙塵（也就是大家經常見到的黑煙），其現象是由于燃油燃燒不完全而產生的。因此常規型通風排氣消聲器，如微孔板式消聲器和帶有吸音填料的消音器要是使用在這種環境下，是絕不可取的,原因是其只能起到一時的消聲降音。
8、用于通風管道用的XB型通風管道消聲吸音片
XB型通風管道消聲吸音片為阻性消吸聲片，當聲波通過襯貼吸聲材料的管道時，吸聲材料消耗聲波的能量，從而達到降噪的效果；本系列消聲器通過優化設計，使用新型吸引輔襯材料，從而提高了消聲量。
9、用于設備消隔聲用的GS型工業吸音隔聲罩
吸音隔聲罩的應用相當廣，風機、水泵等各類聲源設備等很多聲源治理會應用到這個隔聲吸音產品。它主要的設計原理是從聲波的傳播路徑上對噪聲源進行有效有的治理。由于每種聲源設備的外部尺寸、通風散熱等要求各不相同，因此往往它需要根據現場聲源情況設計加工生產。
10、ZB型真空泵排氣消聲器 真空泵排氣消音器
真空泵排氣系統的氣流通道截面具有多次突變的特點，利用這個特點可以進行復合性消聲設計�？梢杂行У慕档驼婵毡玫呐艢庠肼暋�
抗噴阻型消聲器在火力發電廠中的應用
消音器 消聲器系列
安全門消聲器|安全門消音器

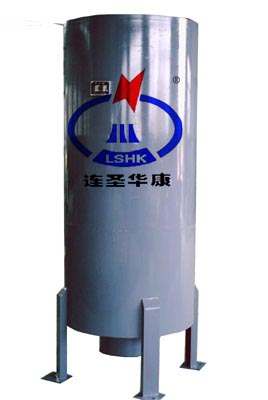

本廠生產的安全門消聲器按照用戶的排放對象及排放要求進行精心設計，新型安全門消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容控流代替小孔控流，在結構上首先保證安全門排汽必須順暢的原理,更強化了阻性消聲原理，讓蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排除。對于鍋爐安全門和排汽門，它可以看著是管道的一個組成部分，在內部作聲學處理后，可減弱噪音的產生與傳播，使出口噪聲消聲量達到大于40分貝（A聲級），相應地響度降低50%以上，主觀感覺有明顯效果，且不影響氣流通過 。
放空消聲器|放空消音器
放空消音器是一種能阻礙聲音傳播而讓氣流通過的、防治氣流動力性噪聲的專用設備。它是由多段不同通體，利用多孔擴散原理及金屬吸聲材料組成的排氣放空消聲器。主要用于降低壓縮空氣、各類風機、咽氣及各種無毒性無害氣體的排氣放空時產生的噴注噪聲。其消聲量在35-43分貝（A）左右。主要用于空分制氧、變壓吸附制氧以及用氧過程中氧氣放散消聲，也可用于壓縮空氣等其它氣體(空氣、氮?dú)獾? 放散消聲。 使環境噪聲符合國家《工業企業噪聲衛生標準》。
放空消聲器在結構上比較緊湊。消聲器采用微穿小孔多空腔結構。不使用任何阻性吸聲填料，阻力損失小，消聲頻帶寬，工作時不起塵。不怕油霧、水氣。耐高溫、耐高速氣流沖擊。具有體積小，重量輕，強度高，安裝放便等優點。是一種效果顯著的控制排氣放空噪聲的消聲設備。深受廣大用戶歡迎。
鍋爐消聲器|鍋爐消音器
鍋爐小孔消聲器根據大孔噴注降壓消聲的原理，通過優化設計,其降噪指標,安全性能和使用壽命遠優于目前市場上同類產品,可更好的滿足工業的低壓,中壓,次高壓,高壓,超高壓,亞臨界等參數的各種鍋爐,壓力容器管道排汽氣放空及其鍋爐安全門,鍋爐釋放門排汽氣的降噪需要.鍋爐小孔型消聲器也稱小孔型消音器,其消聲原理是:將一個大的噴口,在保持相同排氣量的前提下,改為許多小孔來代替,而小孔將高頻聲移到人耳不敏感的超聲范圍,從而達到降噪的目的。
柴油機消聲器|柴油機排氣消聲器
柴油發電機以其良好的經濟性和動力性能，被廣泛用于工礦企業生產經營中，因其在運行過程排放的煙氣中含有一定量的煙塵（也就是大家經常見到的黑煙），其現象是由于燃油燃燒不完全而產生的。因此常規型通風排氣消聲器，如微孔板式消聲器和帶有吸音填料的消音器要是使用在這種環境下，是絕不可取的,原因是其只能起到一時的消聲降音。其只能起到一時消聲降音且消聲貝率高原因有2。其一，因其在使用過程中柴油發電機所排出煙氣有一定含量的煙塵，且含有一定的油性，所以這些煙塵極易附和在微孔板上或具它吸音填料體上造成消聲貝率驟然下降，達不到理想的消聲降噪效果；其二，因油性的煙塵附和在吸音體上是極難將其清除的，即使護面結構上的塵泥去除了，可內吸音填料層卻因在含油塵工況下運行失去了多孔透氣的吸音功效，所以此類消聲設備運行周期短,在含有一定煙塵及粉塵的排氣條件下不宜采用。
鍋爐吹管消聲器|吹掃消音器
隨著電力工業的飛速發展，電站鍋爐機組的不斷加大，在火力發電機組完成安裝或恢復性檢修，投入運行前，為了確保機組的安全經濟運行，必須進行蒸汽吹管來清除過熱器與再熱器系統管道內部的銹皮、焊渣以及其它雜物等工業垃圾，為徹底清除管系內的雜物，吹管次數多達幾十次甚至上百次，并持續幾天或更長的時間。吹管時，強大的蒸汽湍流噪聲是高速氣流從管口中噴出，沖擊和剪切周圍靜止的空氣，引起噴口附近劇烈的氣體擾動而產生的聲級很高的空氣動力性噪聲，產生的噪聲值高達160dB(A)及以上，機組容量越大產生的空氣動力性噪聲越大，其噴射噪聲是連續的中高寬頻帶噪聲，嚴重地影響周圍十幾平方公里范圍內的居民的生活、工作和學習，特別是對人的身心健康造成嚴重危害。為了消除機組吹管造成的嚴重噪聲危害，必須在吹管管道末端加裝吹管消聲器。TC型鍋爐吹管消聲器，是解決上述機組吹管造成嚴重噪聲危害的有效降噪設備。
吹管管道復雜，使其管道系統中蒸汽參數的確定是一個復雜問題，加之管道內蒸汽流速很高，且高速汽流夾雜大量銹皮、焊渣以及其它雜物等工業垃圾，并達到一定降噪效果，對消聲器的設計和制作是非常高的。經過多年的研究和實際制作經驗，T鍋爐吹管消聲器已經是一成熟產品，完全能承受各種工業垃圾的猛烈撞擊，并順利排出，在惡劣的工作條件下也能正常工作，且不影響吹管的蒸汽流量。
蜂窩式消聲器|矩形蜂窩式消聲器
蜂窩式消聲器聲學性能優良，空氣動力性能良好；結構合理，組合方便，制作簡單，便于安裝，是一種大風量阻性蜂窩式系列消聲器。FWZ型系列消聲器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。
蜂窩式消聲器 矩形蜂窩式消聲器是一種將通風管道分割成多個小的消聲通道型式的阻性消聲器，有效地提高了消聲器的上限失效頻率，使消聲器具有較好的中、高頻消聲性能、消聲器采用玻璃棉作吸聲材料、通道內襯鍍鋅穿孔板及超細玻璃棉布保護層，根據選定的小通道的面積可以組成除規格表外的多種風管截面。本系列產品有:消聲器、阻性片式消聲器、折板式消聲器、蜂窩式消聲器、阻抗復合式消聲器、微穿孔板消聲器、微穿孔板消聲彎頭、短臂消聲彎頭、消聲百頁窗、靜壓箱。
煤氣消聲器|煤氣消音器
適應范圍,適用于控制高爐煤氣回收系統中,煤氣通過減壓門組和TRT后所產生的空氣動力性噪聲.結構型式,本體為臥式筒型形式,吸聲結構為多控板阻抗復合式,整個系統可與不同規格的煤氣減壓門組配套。結構特點,消聲器本體與管道采用焊接形式；吸聲結構可靈活更換并設置檢修人孔；在消聲器上部設有放散管接口；低部設有冷凝排水口.
高壓氣體消聲器|高壓蒸汽消聲器
高壓排氣也是一種噴流.但是這種氣流壓力高,流量大,例如火力發電站及化工廠的鍋爐排放多余蒸汽或一些混合氣體,每小時排出蒸汽有達50t,壓力達數十MPa,排氣管常在φ150mm或更大。它曾經被認為是難控制而又不可避免的噪聲源.常在距離50m處仍有95dB以上的噪聲。電站負載經常變化,排氣門常常放出多余的超高壓蒸汽,驚擾周圍環境達很嚴重的程度。蒸汽消音器市場上提供的類型較多，品種也不少，許多也標準化，參數較低，容量較小，不能滿足更高的需要。我公司提供高溫高壓蒸汽消音器。蒸汽壓力在8MPA以上，溫度達500℃上下，消音40-45db。
用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由本廠代為選型。
