除氧器水箱封頭鼓包原因分析
韓宏才1，劉紅權1，張小崗1，李金峰2，李海江2，張東文2
（1.150發電廠，河北涉縣056400；
2.河北省電力試驗研究所，河北石家莊050021）
摘 要：文章介紹了150發電廠＃4除氧器水箱封頭的鼓包情況，分析了鼓包產生的原因，并提出了建議。
關鍵詞：除氧器；給水裝置；分析；鼓包
150發電廠＃4除氧器由哈爾濱鍋爐廠制造，1974年1月出廠，
10月投產。2001年7月,150發電廠＃4機組大修，在對除氧器進行定期檢驗時，發現其水箱封頭存在嚴重鼓包，根據能源安保［1991］709號《電站壓力式除氧器安全技術規定》（以下簡稱安全規定）第2.1.5條：“除氧器殼體材料宜采用20g或20R，不應采用A3F、16Mn。對在役采用A3F、16Mn材料的除氧器，如缺陷嚴重、難于修復、無修復價值或修復后仍難保證安全運行的除氧器，應限期報廢，做到有計劃更換”，于是對#4機組除氧器水箱封頭進行了更換處理。截止2001年7月檢修時，總運行時間為19.5萬
h。
1除氧器水箱封頭鼓包情況
#4機組除氧器水箱南北2封頭有多處鼓包，鼓包尺寸超出安全規定第3.2.3中4
mm的要求。水箱筒體未發現明顯鼓脹現象，拆除水箱封頭外保溫，進行進一步檢驗。經測量最大突出量24 mm，呈橢圓狀，面積最大處長軸約500
mm、短軸約350 mm，鼓包出現位置有如下規律：鼓包一側邊沿距封頭與筒體對接環焊縫約250

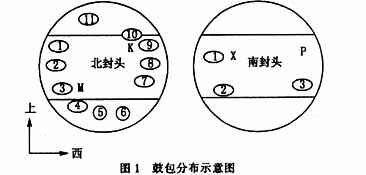

mm處，即位于橢圓封頭的直邊部分與橢圓部分的分界線附近，多數位于鋼板母材上，個別位于拼接焊縫上，分布位置見圖1。

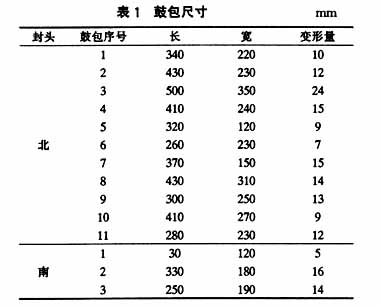

對北封頭，拆除保溫層進行了檢查，面積較大且突出量較大的有11處；對南封頭3個明顯的鼓包進行了測量，具體尺寸見表1。
對除氧器水箱進行了壁厚測量，筒體壁厚約10
mm，實測水箱筒體最小壁厚為9.8 mm，與圖紙相符；封頭測量厚度約12
mm，鼓包處最小壁厚為11.4 mm，與圖紙封頭壁厚16
mm不符。探傷結果：對所有丁字焊縫及封頭鼓包處進行磁粉探傷，未發現可記錄缺陷磁痕顯示。
對封頭鼓包處和未鼓包處進行了現場金相檢驗，組織為珠光體＋鐵素體，未見異常。鑒于本除氧器鼓包突出高度嚴重超出了安全規定標準，且設計材質為A3F，決定更換水箱封頭。
2理化分析
對因鼓包更換的封頭取樣分別編號為M（北封頭#3鼓包處，屬檢驗發現的最大鼓包）、K（北封頭#9鼓包處，屬檢驗發現的中型鼓包）、X（南封頭#1鼓包處，屬檢驗發現的較小鼓包）、P（南封頭無鼓包處）共4組試樣，每組試樣分別有3個橫向拉伸試樣、3個縱向拉伸試樣、3個橫向沖擊試樣、3個縱向沖擊試樣和1個化學分析試樣。
GB 700-1965規定，A3鋼是堿性平爐冶煉的第3種強度等級的甲類鋼，它按力學性能供應，要求保證抗拉強度和延伸率，其它指標（如化學成分、沖擊韌性等）未做規定。
2.1化學分析

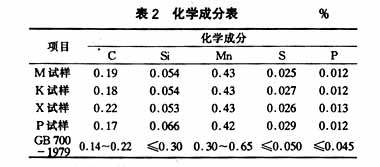

對M、K、X、P
4個試樣進行了化學分析，分析結果見表2�？梢钥闯�，4個試樣的化學成分符合GB
700-1979規定的A3鋼標準，排除了因化學成分不合格產生鼓包的可能性。
2.2力學性能試驗

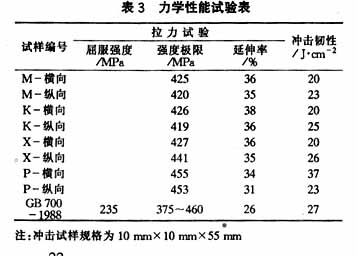

力學性能試驗結果見表3
。可以看出，材料的強度極限、延伸率還在正常合格范圍內，而材料的沖擊韌性已低于GB 700-1988規定的下限。但在此除氧器制造時,
GB 700-1965對A3F鋼的沖擊韌性未做要求，并且韌性低也不是除氧器封頭產生鼓包的原因。排除了因材質性能不合格產生鼓包的可能性。
2.3金相分析
對封頭鼓包處和未鼓包處進行了金相檢驗， M、P試樣組織均為鐵素體＋珠光體,
區別不大,見圖2、圖3
。可以看出：由于熱處理工藝導致鐵素體分布形態不好，有魏氏體傾向，這是沖擊韌性低的主要因素。
3強度計算
除氧器水箱的規格：ø11
800 mm×3 000 mm×10 mm，材質為A3F鋼，最高工作溫度t為158
℃，最高工作壓力Pc為0.58
MPa。
3.1除氧器封頭強度計算
δ計=PcDi｛2［б］tφ-0.5Pc｝
=0.58×3 000×（2×111.72×1.0-0.5×0.58）
=7.79 mm
式中，［б］t是在溫度為t的情況下，查表得到的許用應力值；Di為封頭內徑；φ為焊縫減弱系數，為1.0；
下同。
鋼材厚度偏差c=c1+c2+c3
c1鋼材厚度負偏差可忽略不計，腐蝕裕量c2值不小于1
mm，取1 mm（根據GB 150-1998厚度附加量得知），工藝減薄的附加壁厚c3，由于封頭0.2≤hn/Di≤0.35,取值為0.1δ計。
c = 1.0+0.1δ計=1.78
mm
封頭壁厚δmin≥δ計+c=7.79+1.78=9.57
mm≤12mm,
封頭壁厚滿足設計要求。
3.2除氧器筒體強度計算
鋼材厚度偏差c=c1+c2+c3
c1鋼材厚度負偏差可忽略不計，腐蝕裕量c2值不小于1
mm，這里取1 mm，工藝減薄的附加壁厚c3，由于筒體制造工藝為冷校圓，取值為0。
c =1.0+0=1.0 mm
筒體壁厚δmin≥δ計+c
= 7.81+1.0 = 8.81 mm≤10 mm
，筒體壁厚滿足設計要求。
4缺陷產生原因分析
根據材料的化學成分、金相組織、材料的性能及強度分析，未發現有明顯導致除氧器鼓包的因素，經查記錄，此除氧器在運行過程中曾有嚴重超壓的運行情況，又由于橢圓封頭的原始加工偏差較大，其橢圓封頭的受力較計算應力大，因此，超壓運行是除氧器產生鼓包的最主要原因。
5建議
150發電廠的4臺除氧器材質均為A3F鋼，在河北省電力系統內，還有十幾臺A3F鋼制除氧器，分析#4機組除氧器水箱封頭鼓包原因?qū)ζ渌?lèi)除氧器的安全運行有一定的借鑒和指導意義。建議如下：
a. 盡快安排對其它設計材質為A3F的除氧器的檢驗。除氧器定期檢驗時應加強對關鍵部位，如封頭、關鍵焊口、大開口補強區的檢查，尤其與原始設計有差異時更應注意。
b. 定期校驗壓力容器的安全閥，防止超壓、超溫運行。
c.
老壓力容器技術資料（如合格證、竣工圖、強度核算書、安全閥排放量核算書、安全附件資料）不全現象普遍存在，無法及時發現存在的問題，應設法解決。
參考文獻
［1］能源安保［1991］709號,電站壓力式除氧器安全技術規定［S］.
［2］GB 150-1998,鋼制壓力容器［S］.
［3］GB 700-1988，碳素結構鋼技術條件［S］.
［4］GB 700-1979，碳素結構鋼技術條件［S］.
［5］GB 700-1965，普通碳素鋼［S］.
